花江峡谷大桥首件钢桁梁预拼装完成

　　多彩贵州网讯(本网记者 程曦 通讯员 王玉娟 黄汉毅) 7月22日下午，花江峡谷大桥首件钢桁梁预拼装顺利完成并通过验收，为后续钢桁梁施工提供了数据支撑和施工样板。

花江峡谷大桥首件钢桁梁预拼装顺利完成

　　花江峡谷大桥全桥共93个节段，分为A-G七种类型梁段进行制造和拼装。全桥钢桁梁采用板桁组合结构，桁架为华伦式结构，由上弦杆、下弦杆、竖腹杆和斜腹杆组成，采用高强螺栓连接。

　　本次首件预拼为跨中4个节段，首件预拼总长52.7米，主桁高8米，宽30.5米，总重量约680吨。

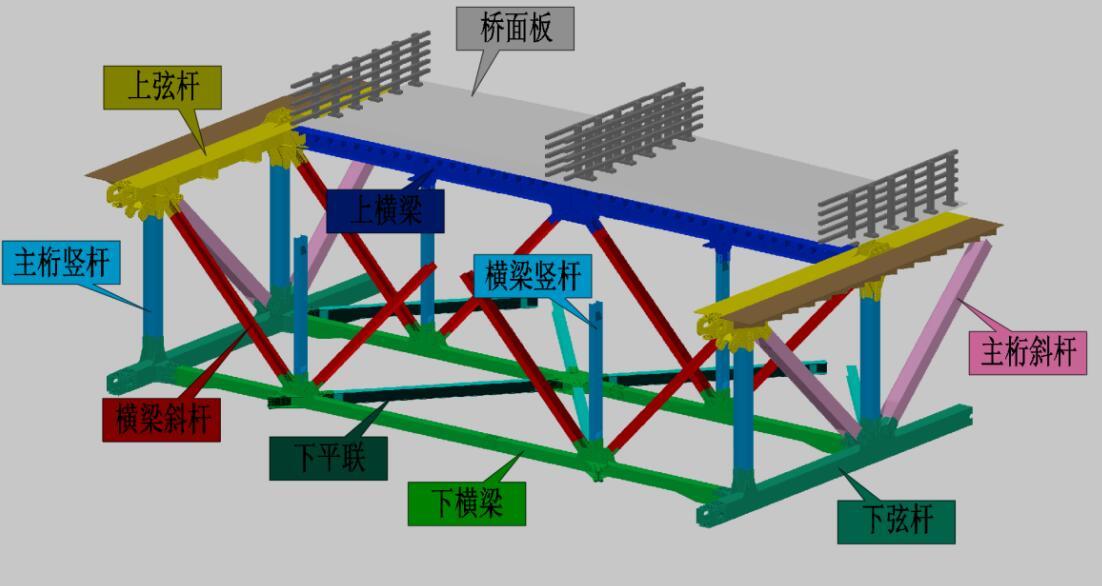

花江峡谷大桥钢桁梁示意图

　　为确保钢桁梁拼装精度，拼装过程中，项目部采用了工程和制造业3D测量智能工具，通过点云扫描、智能建模和尺寸分析实现钢桁梁虚拟预拼，在电脑端率先模拟钢桁梁拼装场景。实际安装过程中，实现了精准焊接各部位构件，将钢桁梁最终对拼装精度控制在2mm以内，达到了预期目标。

　　“验收合格！”经贵州桥梁集团、六安公司、六安高速第三总监办、第三方检测单位等各家单位现场查看花江峡谷大桥钢桁梁首轮预拼装情况，听取相关工作汇报及审查意见，并审阅相关资料后，一致认为，首轮预拼装检测结果满足设计制造相关要求，具备批量生产的条件。

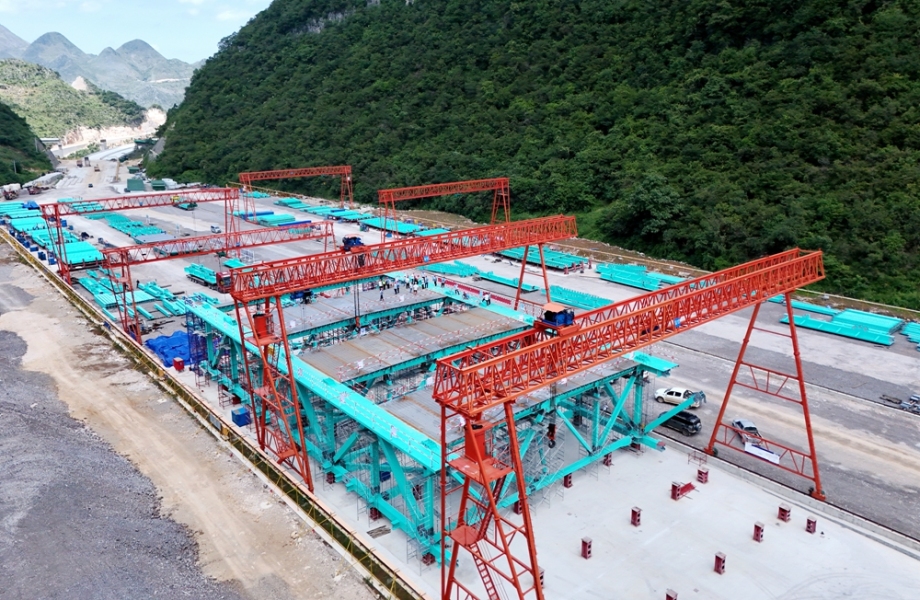

花江峡谷大桥钢桁梁拼装场

　　按照计划，首批钢桁梁将于10月初运输到花江峡谷大桥6#主塔，开启吊装作业。
